48v轉5v芯片-電路圖

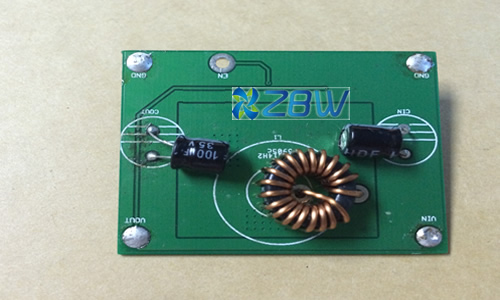

優勢：本電源模塊為SMD貼片工藝
，保證了高效率輸出
。


     最高50V的輸出電壓使得模塊的應用范圍更加寬廣；




     輸入反接保護采用mos管方案，提供保護的同時不會對效率產生任何影響 ，不像肖特

二極管：大于1A電流就發熱
，嚴重影響了后面的轉換效率；

     采用外置MOS方案，將控制電路和功率管分開 ，保證了輸出電壓的精準。




參數指標：

尺寸：50*40*16mm（可根據產品空間調）

輸入電壓：DC8V-58V


輸出電壓：DC3V-35V（電子可調）12V出貨；


輸入電流：長期2A以內
，峰值2.5a；


輸出功率：長期20W以內，峰值30W（與輸入電壓和輸出電壓有關）；


轉換效率：95%（與輸入輸出參數有關）
